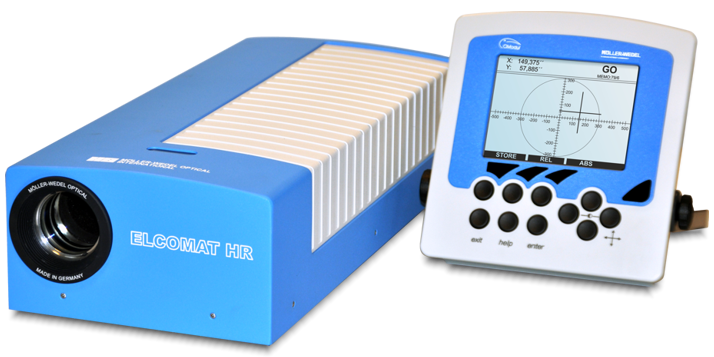

ELCOMAT® HR
± 0.01"精度自准直仪
做为精度高至± 0.01"的计量级自准直仪，ELCOMAT® HR 的成功得益于它稳健的光机设计和特别设计的评估和校准算法。它出众的性能使得它成为许多国家（包括中国）国家级校准实验室的小角度基准。
自1989年面世以来，ELCOMAT® 系列自准直仪畅销世界多年。在国内，我们的用户包括：中国计量科学研究院及各省市计量院（北京、上海、江苏、安徽、黑龙江、辽宁、大连、浙江、河北、河南、山东等）、中科院（长春光机所、西安光电所、成都光电所、南京天文台、高能物理所、上海技物所、上海应用物理所、上海质检院、苏州医工所等）、大学院校（清华大学、北京工业大学、北京理工大学、中国科技大学、北京市工业技师学院、华中科技大学、湖北工业大学、湖北汽车工业学院等）。
主要优势
± 0.01"的计量级自准直仪
测量精度：高至± 0.01"（任意10"内），测量范围：± 150"
显示分辨率可选择：0.001"，0.002"，0.005"
测量原理
一个位于准直透镜后部焦平面上照亮的目标被投射到无限远，并由反射镜所反射。该图像由一个光感接收器接收。
自准直仪光轴和反射镜角度之间的微小变化会引起一个偏差，此偏差能被该仪器非常精确的测定。
ELCOMAT同时测量两个轴向：水平和垂直。所有的测量均为非接触的方式，并工作于肉眼可见的光谱范围（660 nm）。
主要技术指标
| 订货号 | 229 923 |
|---|---|
| 精度—任意10秒内 | ± 0.01" |
| 精度—任意40秒内 | ± 0.02" |
| 精度—全程 | ± 0.03" |
| 测量轴数 | 双轴 |
| 测量范围 在4 m | 300 (±150) x 300 (±150)" |
| 信号获取范围 | 约1200 (±600)"，双轴 |
| 分辨率 | 0.001"至10"，可选择 |
| 重复性 | 0.01" |
| 焦距 | 1100 mm |
| 光源 | LED，波长660nm |
| 最小反射面直径 | ø 12.5 mm（镀反射膜（反射率>85%）） ø 40 mm（未镀膜（反射率=4%）） |
| 通光孔径 | 50 mm |
| 计算机接口 | RS-232/USB |
| 电压 | 90-250 V/50-60 Hz |
| 尺寸—测头 | 488x218x141 mm |
| 尺寸—控制显示器 | 208x230x48 mm |
| 重量—测头 | 12.2 kg |
| 重量—控制显示器 | 1.2 kg |
| 生产及供货 | 德国MÖLLER-WEDEL OPTICAL GmbH |
主机包括：
ELCOMAT HR自准直仪测头
智能控制显示器
ELCOMAT测头至智能控制显示器之连接电缆
INCOLINK免费联机软件
RS232/USB连接电缆
找像棱镜（属标准配置）
电源适配器
红外遥控器
便携保管箱
随机附件：

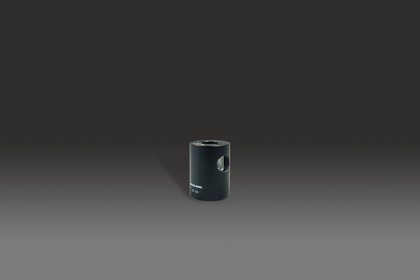

找像棱镜
订货号：221 031
用于在短距离就反射镜快速找准自准直仪
ELCOMAT HR标准配置
选件：
软件
ELCOWIN
订货号：219 736
直线度/平行度/垂直度/平面度测量软件
英文32/64位Windows®程序
更多信息
RTM
订货号：219 743
转台精度测量软件
英文Windows®程序
更多信息
反射镜
单面/双面反射镜D65
订货号：223 260 单面
订货号：223 262 双面，平行度：± 2"
反射镜直径：65 mm

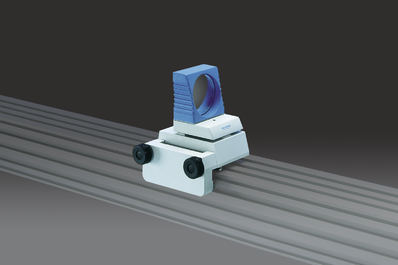

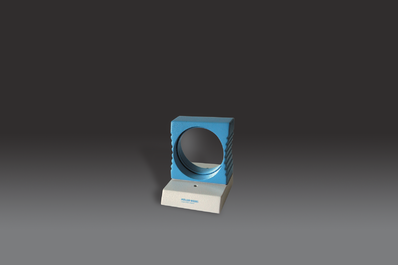

反射镜D65全套
订货号：223 271
包括：
订货号：223 264 反射镜底座100/50
订货号：223 269 侧面靠板
订货号：223 262 双面反射镜

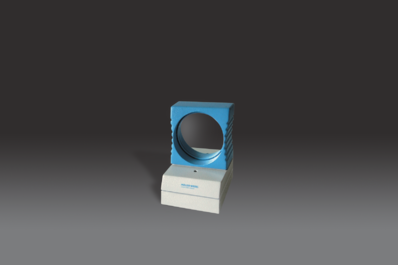

磁吸底座
订货号：223 282
带磁吸开关
可用于223 260/223 262反射镜

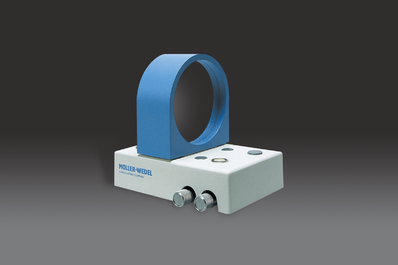

可调反射镜D100
订货号：223 221
双轴± 2°可调
双面，平行度：± 2"
反射镜直径：100 mm
可用作可倾斜反射镜

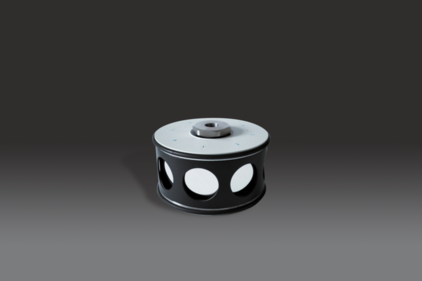

8面棱镜
订货号：205 307
精度：± 2"
反射镜材质：玻璃
反射镜直径：38 mm

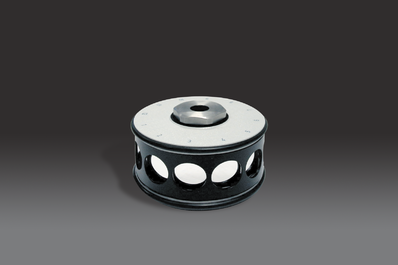

12面棱镜
订货号：205 313
精度：± 2"
反射镜材质：玻璃
反射镜直径：25 mm

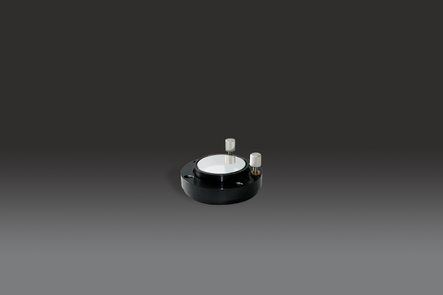

磁吸反射镜D63
订货号：223 210
双轴± 2°可调
带磁吸开关
磁吸固定或通过4枚M4螺丝固定
可用作可倾斜反射镜

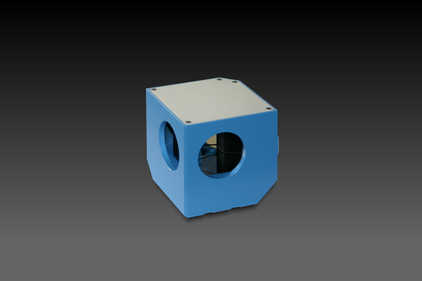

五面棱镜
订货号：221 015 带工装
订货号：221 016 带工装及光楔（光路一半90°垂直，一半180°穿过）
角误差：<± 2"

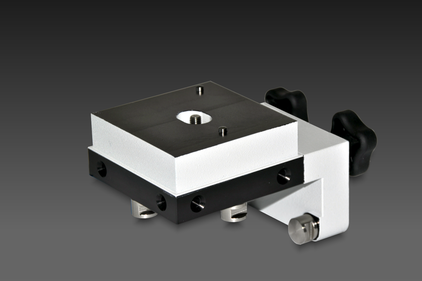

五面棱镜底座
订货号：221 028
可通过移动X/Y轴，提高五面棱镜的精度
光轴高度：100 mm
