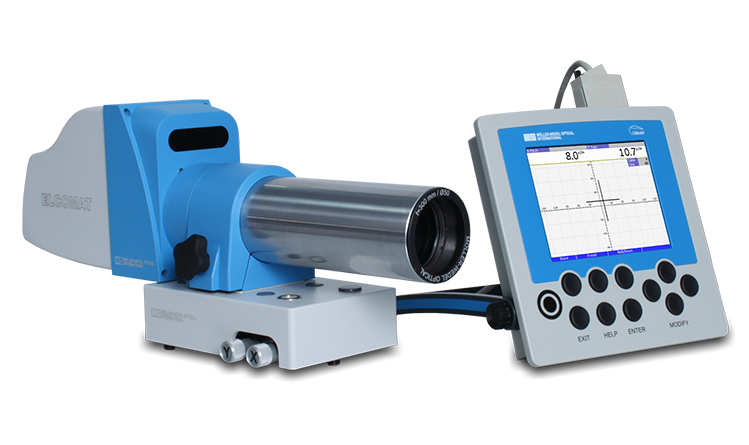

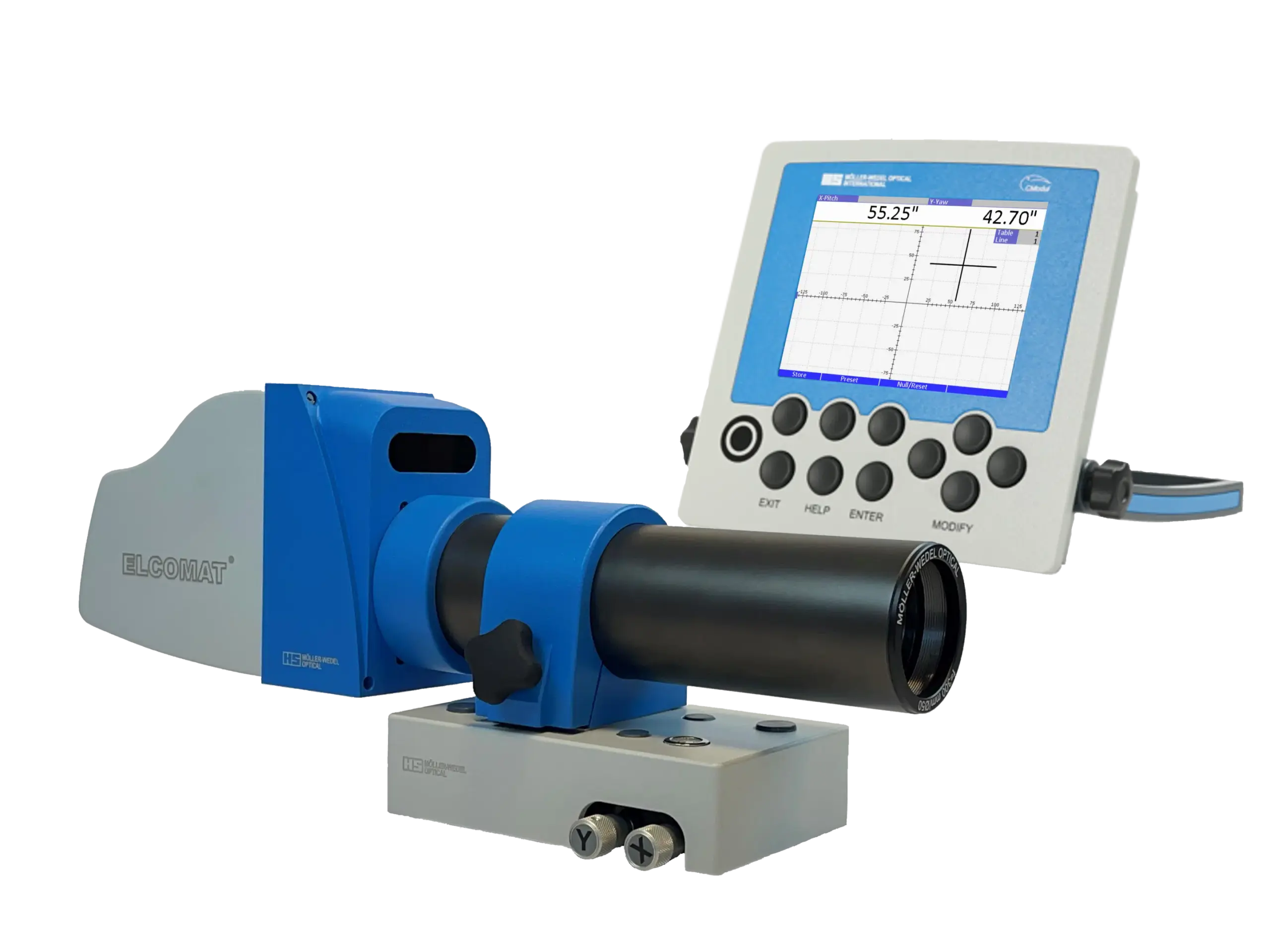

ELCOMAT® 5000

由于测量测头的直接信号处理，除了更大的测量范围和更好的信噪比外，ELCOMAT® 5000 的测量频率比其前身 ELCOMAT® 3000 高 10 倍。

此外，内部对中传感器可用于测量测头的快速和精确对中，以及与控制显示器 5000 结合使用的“即时”直线度测量。

自1989年面世以来，ELCOMAT® 系列自准直仪畅销世界多年。在国内，我们的用户包括：中国计量科学研究院及各省市计量院（北京、上海、江苏、安徽、黑龙江、辽宁、大连、浙江、河北、河南、山东等）、中科院（长春光机所、西安光电所、成都光电所、南京天文台、高能物理所、上海技物所、上海应用物理所、上海质检院、苏州医工所等）、大学院校（清华大学、北京工业大学、北京理工大学、中国科技大学、北京市工业技师学院、华中科技大学、湖北工业大学、湖北汽车工业学院等）。

一个位于准直透镜后部焦平面上照亮的目标被投射到无限远，并由反射镜所反射。该图像由一个光感接收器接收。

自准直仪光轴和反射镜角度之间的微小变化会引起一个偏差，此偏差能被该仪器非常精确的测定。

ELCOMAT同时测量两个轴向：水平和垂直。所有的测量均为非接触的方式，并工作于肉眼可见的光谱范围（635 - 640nm）。

自1989年面世以来，ELCOMAT®系列自准直仪畅销世界多年。在国内，我们的用户包括：中国计量科学研究院及各省市计量院（北京、上海、江苏、安徽、黑龙江、辽宁、大连、浙江、河北、河南、山东等）、中科院（长春光机所、西安光电所、成都光电所、南京天文台、高能物理所、上海技物所、上海应用物理所、上海质检院、苏州医工所等）、大学院校（清华大学、北京工业大学、北京理工大学、中国科技大学、北京市工业技师学院、华中科技大学、湖北工业大学、湖北汽车工业学院等）。

订货号	229 937
精度：任意20秒内	± 0.1" *
精度：全程	± 0.25" *
测量轴数	双轴
测量范围在1.5 m	3000 (±1500) x 3000(±1500)"
测量范围在2.5 m	2000 x 2000"
测量范围在5 m	1000 x 1000"
测量范围在10 m	500 x 500"
测量范围在15 m	330 x 330"
测量范围在20 m	250 x 250" **
分辨率	0.001"至10",可选择
重复性	0.05"
焦距	300 mm
光源	LED，波长 635 - 640nm
最小反射面直径	ø 5 mm（镀反射膜（反射率>85%）） ø 6 mm（未镀膜（反射率=4%））
自由孔径	50 mm
通光孔径	约32 mm
计算机接口	RS-232 / USB
电压	90...250 V / 50...60 Hz
尺寸—测头	436 x 92 x 135 mm
尺寸—控制显示器	190 x 224 x 33 mm
光管直径	ø 65 mm f7
重量—测头	4.0 kg
重量—控制显示器	0.7 kg
供货范围	自准直传感器、显示单元 5000、INCOLINK 软件接口、AC 适配器电源、IR 遥控器、RS-232 电缆、USB 电缆、运输和存储箱
*	* 在自准直仪和反射镜相距 500 mm 处测量数值
**	** 估值，仅用于方向找像
生产及供货	德国 MÖLLER-WEDEL OPTICAL GmbH
